無紙記錄儀
無紙記錄儀產品簡介：
WH4000D系列無紙記錄儀是一種高速高性能微處理器和5.6英寸單色液晶顯示屏，對現場各種溫度、壓力、流量、電量等信號實現監測、控制和記錄功能。
WH4000D系列無紙記錄儀可自由組態輸入標準電流、標準電壓、熱電偶、熱電阻、頻率等信號，可實現為傳感器配電和繼電器報警輸出，并且可通過U盤或通訊方式與上位機進行數據交換。無紙記錄儀本身具有實時數據顯示畫面、曲線顯示畫面以及棒圖數據顯示畫面，同時，可以與微型打印機相連接，實現現場打印功能，與聲光報警器連接，實現現場聲光報警功能。
無紙記錄儀產品應用：
WH4000D系列無紙記錄儀為萬能信號輸入，能夠記錄溫度、溫濕度、電流、電壓、壓力、流量、液位等現場所有信號。
WH4000D系列無紙記錄儀目前主要應用在冶金、石油、化工、建材、造紙、食品、制藥、熱處理、水處理等各種工業現場，是替代傳統記錄儀的新一代經濟實用型無紙記錄儀。
無紙記錄儀與現場儀表的配合使用：
1． 配流量計，實現測量和記錄現場的流量信號。
2． 配壓力變送器，實現測量和記錄現場的壓力信號。
3． 配溫度傳感器，實現測量和記錄現場的溫度信號。
4． 配電量變送器，實現測量和記錄現場的電量信號。
5． 配液位變送器，實現測量和記錄現場的液位信號。
6． 配溫濕度變送器，實現測量和記錄現場的溫濕度信號。
無紙記錄儀基本參數
| 通 道 數 | 1~16路可選 | |
| 輸入信號 | Ⅱ型標準信號：(0~10)mA、(0~5)V、0–20mV、0–100mV。 | |
| Ⅲ型標準信號：(4~20)mA、(1~5)V。 | ||
| 熱電偶：B、E、J、K、S、T、R、N 、F1、F2、WRE。 | ||
| 熱電阻：Pt100、Cu50、BA1、BA2。 | ||
| 精 度 | ±0.2%FS | |
| 輸入阻抗 | 標準電流信號輸入為250Ω。 | |
| 其它信號輸入為大于20MΩ。 | ||
| 隔 離 | 通道和地之間隔離電壓大于500VAC，全隔離型，通道和通道之間隔離電壓大于250VAC。 | |
| 供 電 | 交流供電電壓：(100~240)VAC；頻率：(47~63)Hz；最大功耗：30VA； | |
| 報警輸出 | 250VAC，3A繼電器常開觸點 | |
| 絕緣強度 |
電源對地絕緣強度大于1500 VAC，漏電流10mA，1分鐘； 電源對外殼絕緣強度大于1500 VAC，漏電流10mA，1分鐘。 |
|
| 看 門 狗 | 集成WATCHDOG芯片，保證主機長期安全可靠運行。 | |
| 實時時鐘 | 采用硬件實時時鐘，掉電后由鋰電池供電，最大時鐘誤差±1分/月。 | |
| 掉電保護 | 所有數據保存在FLASH存儲器中，無需后備電池，確保所有歷史數據及組態參數不會因掉電而丟失。 | |
| 通訊接口 | 提供RS-485和RS-232C兩種通訊接口供用戶選擇，但不能同時使用，其中RS-485串行總線與主機隔離 | |
| 采樣周期 | 1秒，即1秒對各通道采樣1次 | |
| 記 錄 | 1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、4分可設置 | |
| 顯 示 | 3英寸液晶顯示屏 | |
| 尺 寸 | 外型尺寸 144mm×144mm×220mm 開孔尺寸 138+1mm×138+1mm | |

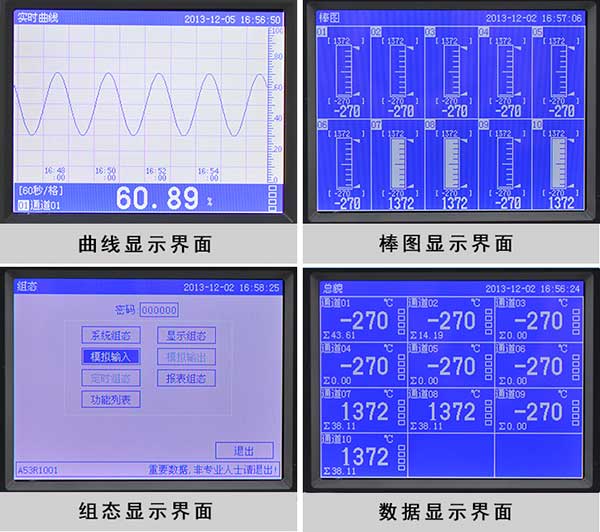

顯示界面

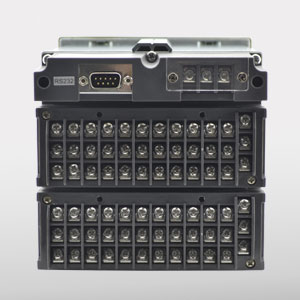

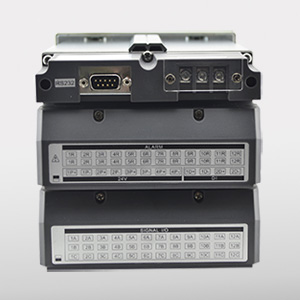

背面通道接口
無紙記錄儀產品選型
| WH4000D/6000D系列控制無紙記錄儀 | ||||||||||||
| 型號 | 型譜 | 說明 | ||||||||||
| LR | 40/60 | □D | □ | □ | □ | □ | □ | □ | □ | □ | □ | 設計序號 |
| 02 | 2路輸入 | |||||||||||
| 04 | 4路輸入 | |||||||||||
| 06 | 6路輸入 | |||||||||||
| 08 | 8路輸入 | |||||||||||
| ： | ： | |||||||||||
| 16 | 16路輸入 | |||||||||||
| 頻率輸入 | F0 | 無 | ||||||||||
| F1 | 1路頻率輸入 | |||||||||||
| F2 | 2路頻率輸入 | |||||||||||
| 報警觸點 | 00 | 無 | ||||||||||
| 02 | 2路報警輸出 | |||||||||||
| : | ： | |||||||||||
| 12 | 12路報警輸出 | |||||||||||
| 流量運算 | L0 | 無 | ||||||||||
| L1 | 流量累積 | |||||||||||
| L2 | 溫壓補償 | |||||||||||
| ＰＩＤ運算 | 0 | 無 | ||||||||||
| C1 | 1路PID回路 | |||||||||||
| C2 | 2路PID回路 | |||||||||||
| C3 | 3路PID回路 | |||||||||||
| C4 | 4路PID回路 | |||||||||||
| 通訊 | T0 | 無 | ||||||||||
| T1 | RS-232通訊 | |||||||||||
| T2 | RS-485通訊 | |||||||||||
| 模擬輸出 | A0 | 無 | ||||||||||
| A1 | 1路模擬輸出 | |||||||||||
| A2 | 2路模擬輸出 | |||||||||||
| A3 | 3路模擬輸出 | |||||||||||
| A4 | 4路模擬輸出 | |||||||||||
| 配電輸出 | P0 | 無 | ||||||||||
| P1 | 1路配電輸出 | |||||||||||
| P2 | 2路配電輸出 | |||||||||||
| P3 | 3路配電輸出 | |||||||||||
| P4 | 4路配電輸出 | |||||||||||
| ＵＳＢ | 0 | 無 | ||||||||||
| 1 | 帶USB接口 | |||||||||||
| 供電方式 | A | AC220V | ||||||||||
| D | DC24V | |||||||||||
