智能壓力變送器

產品概述
WH3351/3851工業智能型壓力變送器是一款高精度、高穩定性的智能化壓力測量產品。該產品采用全焊接OEM充油芯體和ADI專用芯片并結合微處理器技術研制而成, 具有現場顯示、數據處理、零點，滿量程軟件調整，4～20mA輸出及通訊等功能，體積小、精度高、重量輕、量程覆蓋范圍寬，適用于各行業需要對流體壓力進行精密測量的場所。該產品以兩線制方式工作，可以直接替代模擬兩線制4～20mADC輸出變送器。

產品特點
1、RS485通訊接口、HART通訊協議可選
2、數字顯示
3、支持組網應用
4、采用數字補償及非線性修正技術
5、高靈敏度，高精度
6、無可動件，性能可靠
7、提供低壓，中壓，高壓豐富的壓力量程范圍
8、優異的現場互換性，可按客戶要求定制

性能參數

量程范圍	-100kPa…0～20kPa…100MPa
壓力類型	表壓、絕壓、密封壓
供電電源	24V、12V
輸出信號	4～20mA+HART協議、RS485-MODBUS協議
工作溫度	-20℃～85℃
介質溫度	-20℃～85℃
儲存溫度	-40℃～125℃
零點溫漂	±0.5%FS（＠-20℃～85℃）
靈敏度溫漂	±0.5%FS（＠-20℃～85℃）
過載壓力	150%FS
機械振動	20g（20～5000HZ)
沖擊	100g（11ms）
綜合精度	0.5、0.3級可選
絕緣	100MΩ/250VDC
響應時間	≤1ms（上升到90%FS）
長期穩定性	±0.2%FS/年
防護等級	IP65
材質	外殼低銅鋁合金；隔離膜片316L
介質兼容	與316L不銹鋼兼容的各種介質

適用范圍
項目配套；科學實驗；泄漏監控、石油化工流程工業；流體壓力進行精密測量...

外形結構

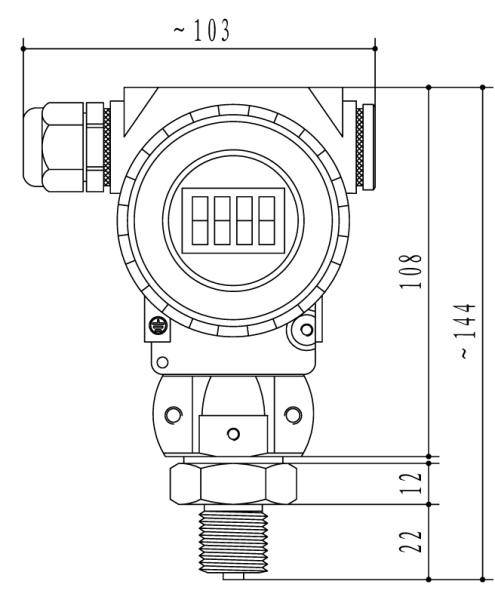

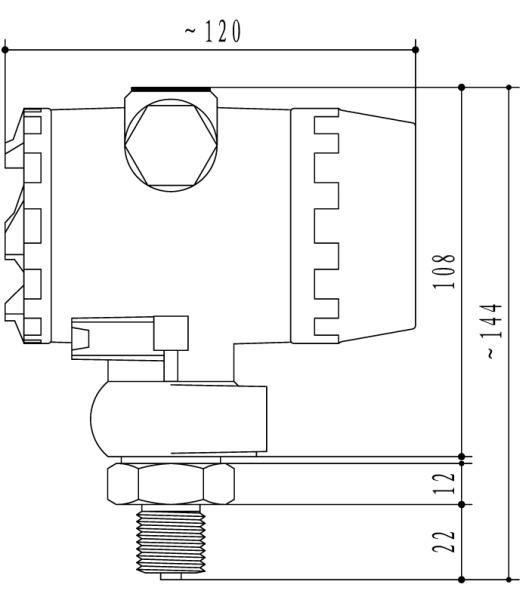

尺寸圖
單位：mm

接線方式

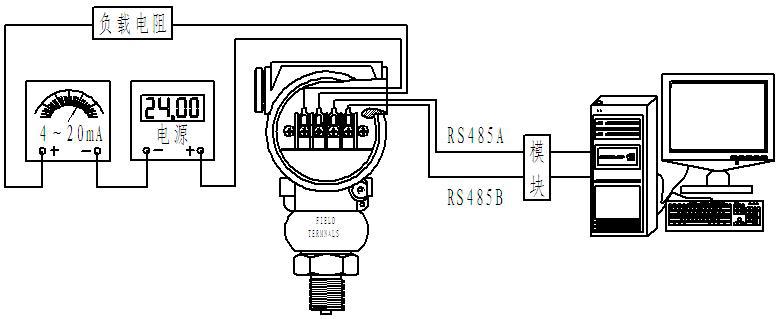

⑴RS485接口型變送器用于RS485通訊時電氣連接方法：
XK660工業智能型壓力變送器江蘇迅控儀表有限公司
(2)變送器RS485接口網絡化應用示意圖：

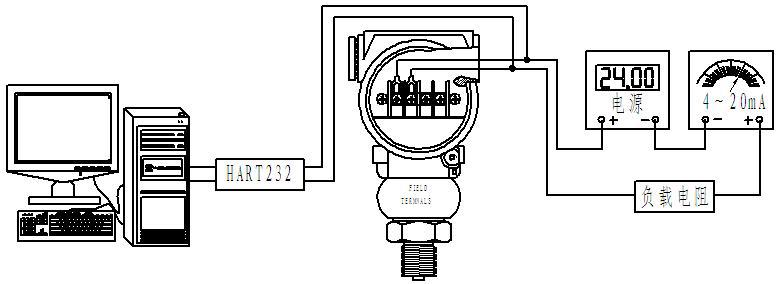

(3)HART協議型變送器組態系統連接方法：

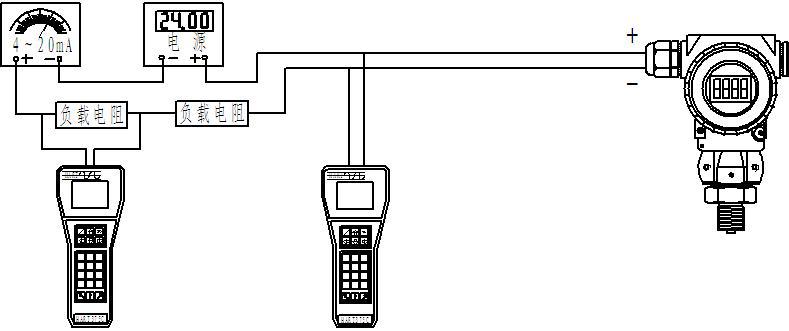

(4)HART協議型變送器與手操器連接方法：

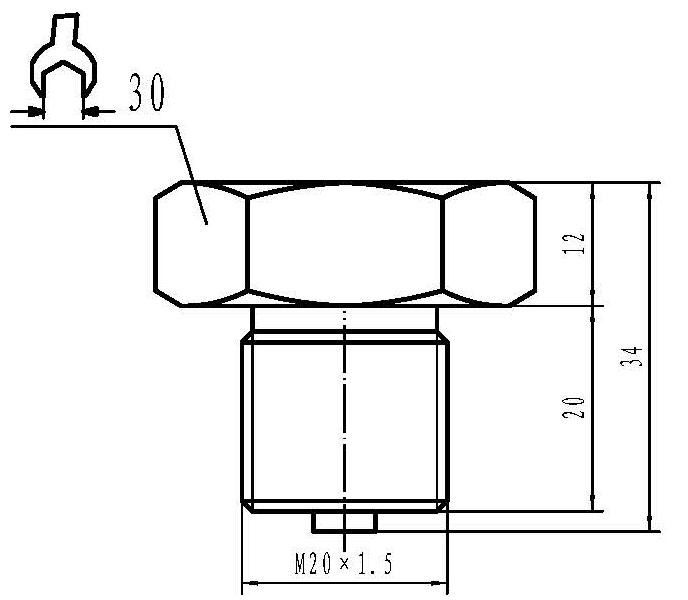

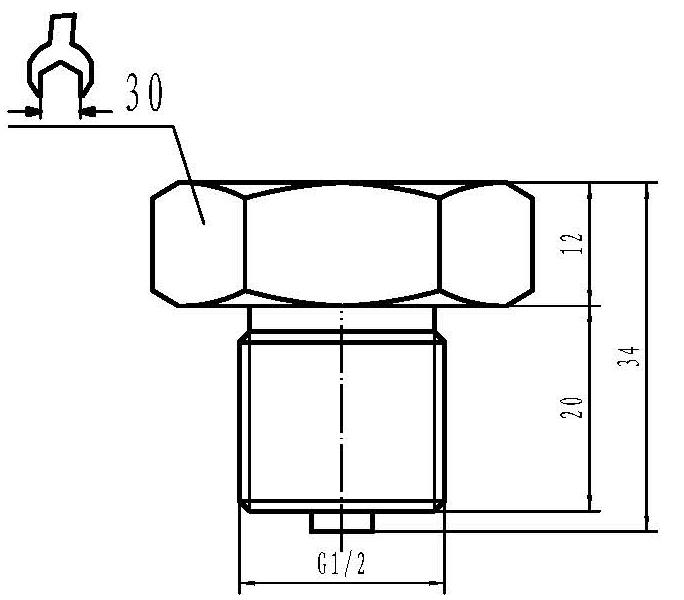

螺紋接口

種類	C1：M20×1.5	C2：G1/2	C3：NPT1/2
尺寸圖單位：mm

訂購指南

產品名稱
WH3351/3851工業智能型壓力變送器
	量程范圍
	-100kPa…0～10kPa…100MPa
		電源
		V1:24V DC 、V2:（12V～36V）DC
			輸出信號
			B1: 4～20mA+HART協議、B2: RS485-MODBUS協議
				接口螺紋
				C1：M20×1.5、C2：G1/2、C3：NPT1/2、C4：G1/4、C5：其它螺紋
					附加信息
					J1:2088殼體帶顯示
					P1：0.5%FS、P2：0.25%FS
					壓力類型
					G:表壓 A:絕壓 S:密封壓
					防爆要求
					E1：本安防爆ExiaⅡCT6 (僅2088殼體有防爆可選)
WH3351/3851	1MPa	V1	B1	C1	J1P1GE1 選型舉例：WH3351/3851-1MPa-V1-B1-C1-J1P1GE1

▲選型說明

表示型號為WH3351/3851、量程為0～1.0MPa、供電電源為24V、輸出信號為4～20mA+HART協議、螺紋接口為M20×1.5、電氣接頭為2088殼體帶顯示、精度為0.5％、壓力類型為表壓、有防爆要求。
▲訂購提示
1、選型時請注意被側介質與產品接觸部分的兼容性。
2、若對產品外形和性能參數有特殊要求，本公司可提供定制。
